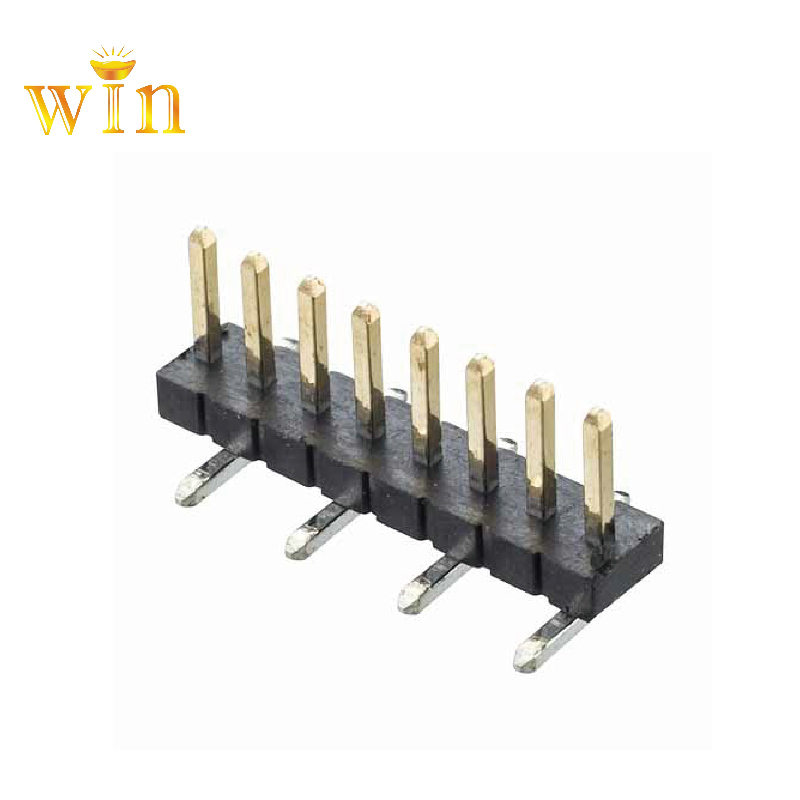

2.54MM (0,1'') PITCH PIN HEADER



SPECIFICATION

MATERIALS (kontakter): kobberlegering, guld eller Tin (overnikkel) Udfør

MATERIALS (HUSE): Standard eller High Temperature Plast , klassificeret til UL94V-0

maximum spænding: 800V AC, 500V DC

contact Modstand: 30mΩ max

INSULATION MODSTAND: 1,000MΩ min

OPERATING TEMPERATUR:

40 ℃ til 105 ℃-

DURABILITY: 300 stikcyklusser (guld) eller 50 stikcyklusser (tin)



DRAWING

(Kontakt med salgsteam for at få mere detaljer om dimensionerne)

Hvad39;? r funktionen af ​​pin header&#

its funktion er at fungere som en bro mellem blokerede eller isolerede kredsløb i PCB bord kredsløb, og ansvarlig for strøm eller signaltransmission.



Hvad er HRE pin header modeller?

Der er mange typer af pin headers, der er klassificeret i henhold til standards i elektronikindustrien, der opfylder forskellige behov for. Ifølge rummet kan det groft opdeles i 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). Afstanden mellem stifterne er almindeligvis omtales som banen i det elektroniske samfund. I forhold til antallet af rækker, der er enkelt række, dobbelt række, tre rækker, etc. Ifølge pakken forbrug, er der patches SMT (overflade

mount teknologi udgave) og plugin DIP (pin gennem hul enheder),-blandt dem, kan SMT stiftlister opdeles i vandret stift header og vertikale stift header, og DIP typer kan opdeles i lige indsættelse pin header og bøjning indsættelse pin øjeblik. Derudover opdelte vi det i tre typer i henhold til deres installationsmetode, 180 ° installation er repræsenteret af-S , 90 ° installation er repræsenteret af"w", og SMT installation er repræsenteret af"t".""



Hvad39; s ansøgningen vifte af pin header&#

Application rækkevidde:? Databehandling udstyr, Computer , Program kontroludstyr, elektronisk måleudstyr, automatisk kontroludstyr, automation udstyr, kommunikationsudstyr mv
