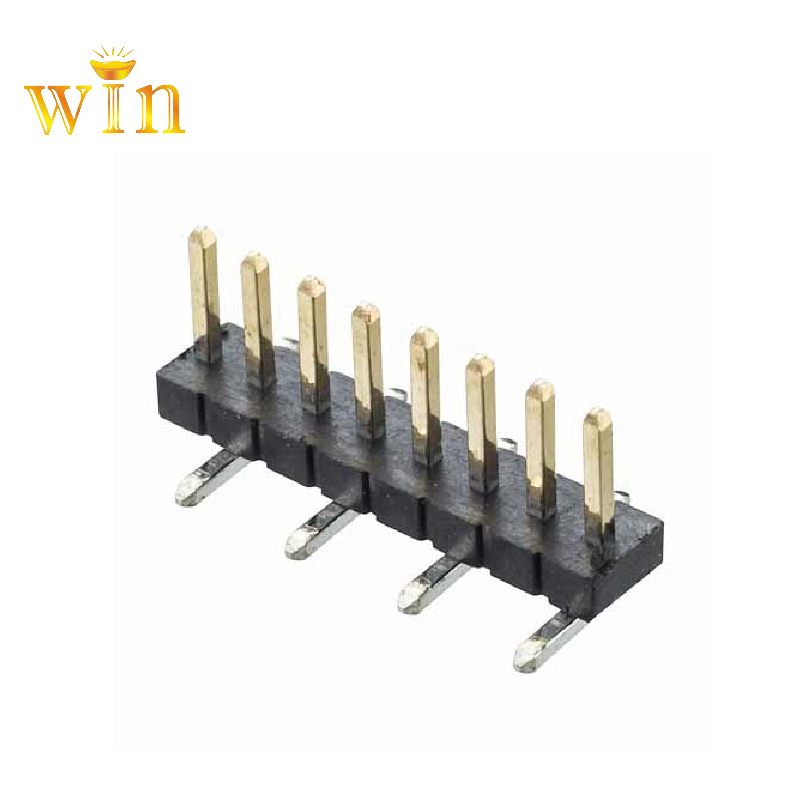

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (kontakter): kobberlegering, guld eller Tin (overnikkel) Udfør

MATERIALS (HUSE): Standard eller High Temperature Plast, bedømt til UL94V-0

Nuværende: 3A pr kontakt

MAXIMUM SPÆNDING: 800V AC, 500V DC

Kontakt MODSTAND: 30mΩmaks

INSULATION MODSTAND: 1.000 mioΩmin

OPERATING TEMPERATUR:-40℃to 105℃

DURABILITY: 300 stikcyklusser (guld) eller 50 stikcyklusser (tin)

DRAWING

(Kontakt med salgsteam for at få flere detaljer om dimensionerne)

Hvad' s funktionen af ​​pin header

its funktion er at fungere som en bro mellem blokerede eller isolerede kredsløb i PCB bord kredsløb, og ansvarlig for strøm eller signal? transmission.

Hvad er HRE pin header modeller?

Der er mange typer af pin headers, der er klassificeret i henhold til standarderne i elektronikindustrien, der opfylder forskellige behov for. Ifølge rummet kan det groft opdeles i 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). Afstanden mellem stifterne er almindeligvis omtales som banen i det elektroniske samfund. I forhold til antallet af rækker, der er enkelt række, dobbelt række, tre rækker, etc. Ifølge pakken forbrug, er der patches SMT (overflade-mount teknologi udgave) og plug-in DIP (pin gennem hul enheder), blandt dem, kan SMT stiftlister opdeles i vandret stift header og vertikale stift header, og DIP typer kan opdeles i lige indsættelse pin header og bøjning indsættelse pin øjeblik. Derudover opdelte vi det i tre typer i henhold til deres installationsmetode, 180 ° installation er repræsenteret af"S", 90 ° installation er repræsenteret af"w", og SMT installation er repræsenteret af"t".

Hvad' s ansøgningen vifte af pin header

Application rækkevidde:? Databehandling udstyr, Computer , Program kontroludstyr, elektronisk måleudstyr, automatisk kontroludstyr, automation udstyr, kommunikationsudstyr mv
