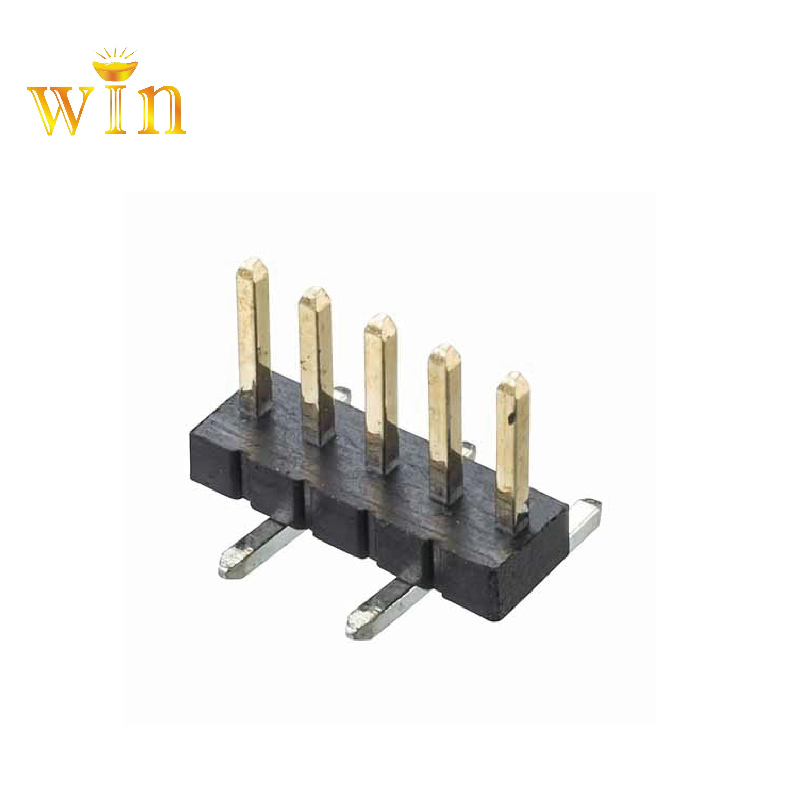

2.54MM (0,1'') PITCH PIN HEADER

Specification

materials (kontakter): kobber legering, guld eller tin (overnikkel) finish

materials (huse): standard eller høj temperatur plast , bedømt til UL94V-0

Nuværende: 3A pr kontakt

MAXIMUM SPÆNDING: 800V AC, 500V DC

Kontakt MODSTAND: 30mΩ max

INSULATION MODSTAND: 1,000MΩ min

OPERATING TEMPERATUR:-40 ℃ til 105 ℃

DURABILITY: 300 stikcyklusser (guld) eller 50 stikcyklusser (tin)

DRAWING

(Kontakt med salgsteam for at få flere detaljer om dimensionerne )

Hvad'? r funktionen af ​​pin header

\\ luseæg funktion er at fungere som en bro mellem blokerede eller isolerede kredsløb i PCB bord kredsløb, og ansvarlig for strøm eller signaltransmission.

Hvad er hRE pin header modeller?

Der er mange typer af pin headers, der er klassificeret i henhold til standar ds i elektronikindustrien, der opfylder forskellige behov for. Ifølge rummet kan det groft opdeles i 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). Afstanden mellem stifterne er almindeligvis omtales som banen i det elektroniske samfund. I forhold til antallet af rækker, der er enkelt række, dobbelt række, tre rækker, etc. Ifølge pakken forbrug, er der patches SMT (overflademount teknologi udgave) og plug-in DIP (pin gennem hul enheder),-Blandt dem kan SMT PIN-overskrifter opdeles i vandret stiftoverskrift og lodret stiftoverskrift, og dypetyper kan opdeles i lige indføringsstifter og bøjningsindføringsstifteroverskrift. Derudover opdelte vi det i tre typer i henhold til deres installationsmetode, 180 ° installation er repræsenteret af S", 90 ° installation er repræsenteret af"w", og SMT installation er repræsenteret af"t"."

Hvad&39; s ansøgningen vifte af pin header#

Application rækkevidde:? Databehandling udstyr, Computer , Programstyringsudstyr, elektronisk måleudstyr, automatisk styringsudstyr, automatiseringsudstyr, kommunikationsudstyr mv.
